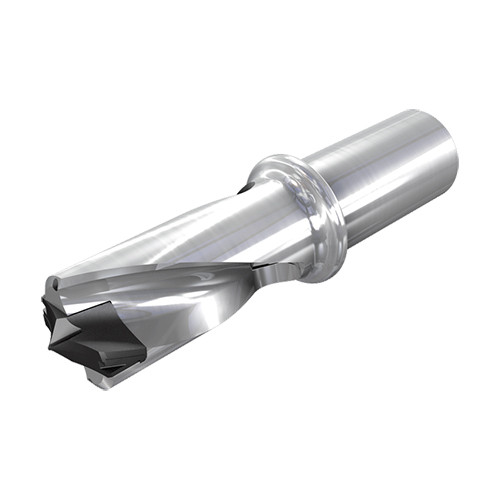

DFN 1496-224-125A-1.5D-IQ
Bohrkörper mit innerer Kühlmittelzufuhr und Weldonschaft, Bohrtiefe 1.5xD.

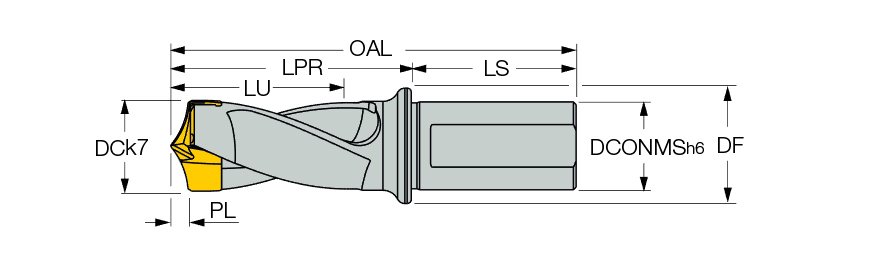

Produktspezifikationen
| Schneidendurchmesser (DC) | 1.496″ | Schaftlänge (LS) | 2.36″ |
| Nutzlänge (LU) | 2.24″ | Kühlmitteleigenschaft (CSP) | Coolant Thru |
| Aufnahmeschaft | Weldon | Maßsystem | Inch |
| Anwendung | | Bohren | | Bezeichnung Schneidplatte (MIID) | HFP 380 |
| Aufnahmedurchmesser, maschinenseitig (DCONMS) | 1-1/4″ | Point Length (PL) | 0.323″ |
| Schneideinsatz Sitzgrößencode (SSC) | 38.0 | Schaftausführung | Steel |
| Schneidendurchmesser, min. (DCN) | 1.496″ | Bunddurchmesser (DF) | 1.65″ |
| Schneidendurchmesser, max. (DCX) | 1.531″ | Nenndurchmesser | 1.496″ |
| Kraglänge (LPR) | 3.97″ | Body Diameter Reduced (BDRED) | 1.65″ |
| Funktionslänge (LF) | 3.647″ | Shank Diameter Tolerance (TCDMM) | h6 |
| Gesamtlänge (OAL) | 6.33″ | Metrisch/Inch | I |
Produkteigenschaften
| Produktbeschreibung | Bohrkörper mit innerer Kühlmittelzufuhr und Weldonschaft, Bohrtiefe 1.5xD. | COO | Israel |
| Bemerkung | Montieren Sie keine kleineren Bohrköpfe auf den Bohrkörper, als die speziell dafür vorgesehenen |
Versandinfos
Verpackungsgewicht
2.2333
Dokumente und Dateien
Do not mount smaller drilling heads than specificed range for drill body. Hole tolerance in average conditions, however, it can be higher or lower according to machine and tooling conditions.
