DCM 170-136-20A-8D
Drill body with exchangeable heads, internal coolant holes and one flat shank drilling depth: 8xD

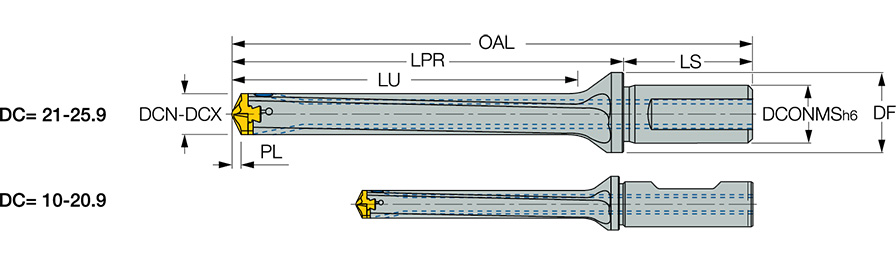

Produktspezifikationen
| Nutzlänge (LU) | 136 mm | Schaftlänge (LS) | 50 mm |
| Anwendung | | Bohren | | Kühlmitteleigenschaft (CSP) | Coolant Thru |
| Produktart | Indexable Insert Drills | Maßsystem | Metric |
| Aufnahmedurchmesser, maschinenseitig (DCONMS) | 20 mm | Bezeichnung Schneidplatte (MIID) | IDI 170-SG |
| Schneideinsatz Sitzgrößencode (SSC) | 17.0 | Point Length (PL) | 3.09 mm |
| Schneidendurchmesser, min. (DCN) | 17 mm | Schaftausführung | Steel |
| Schneidendurchmesser, max. (DCX) | 17.9 mm | Bunddurchmesser (DF) | 25 mm |
| Kraglänge (LPR) | 158.5 mm | Body Diameter Reduced (BDRED) | 25 mm |
| Funktionslänge (LF) | 155.41 mm | Shank Diameter Tolerance (TCDMM) | h6 |
| Gesamtlänge (OAL) | 208.5 mm | Metrisch/Inch | M |
Produkteigenschaften
| Produktbeschreibung | Drill body with exchangeable heads, internal coolant holes and one flat shank drilling depth: 8xD | COO | Israel |
| Bemerkung | Bohrertoleranz: k7 |
Versandinfos
Verpackungsgewicht
0.3300
Dokumente und Dateien
Do not monut smaller drilling heads than specificed range for drill body. Hole tolerance in average conditions, however, it can be higher or lower according to machine and tooling conditions.
