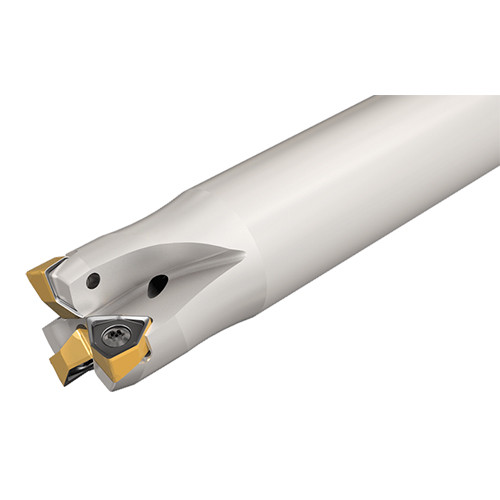

H690 EWN D1.00-4-W0.75R04
90°-Schaftfräser für doppelseitige H690 WNMU 0403-Trigon-Wendeschneidplatten mit 6 helikalen Schneidkanten

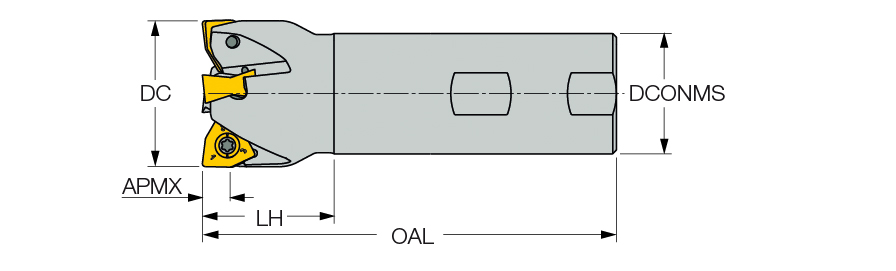

Produktspezifikationen
| Durchmesser (DC/DCX) | 1″ | Kopflänge (LH) | 1-1/4″ |
| Schneidendurchmesser (DC) | 1″ | Funktionslänge (LF) | 2.484″ |
| Anzahl Schneidkörper (CICT) | 4 | Anzahl Schneiden (NOF) | 4 |
| Schneidenlänge max. (APMX) | 0.157″ | Kühlmitteleigenschaft (CSP) | Coolant Thru |
| Gesamtlänge (OAL) | 3-1/2″ | Einstellwinkel (KAPR) | 90 Degrees |
| Aufnahmeschaft | Weldon | Richtung (HAND) | Right Hand |
| Rampenwinkel max. (RMPX) | 1.1 Degrees | Maßsystem | Inch |
| Anwendung | | Eckfräsen | Nutenfräsen | Planfräsen | Schrägeintauchen | | Schaftausführung | Steel |
| Aufnahmedurchmesser, maschinenseitig (DCONMS) | 3/4″ | Connection Code Machine Side (CCMS) | Weldon |
| Bezeichnung Schneidplatte (MIID) | H690 WNMU 0403-PNTR | Metrisch/Inch | I |
Produkteigenschaften
| Produktbeschreibung | 90°-Schaftfräser für doppelseitige H690 WNMU 0403-Trigon-Wendeschneidplatten mit 6 helikalen Schneidkanten | Gruppenbezeichnung | H690 EWN-04 |
| Bemerkung | Insert clamping screw must be lubricated every indexing. Tightening torque 8 lbfxin | Hersteller | Iscar |
| COO | Israel |
Versandinfos
Verpackungsgewicht
0.5269
Name
Indexable End Mills
Gruppenbezeichnung
H690 EWN-04
Hersteller
Iscar
