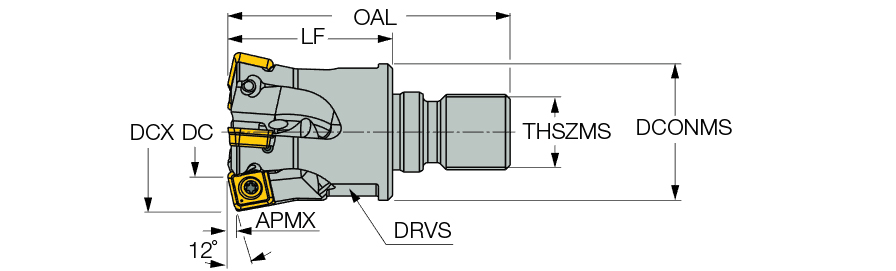

Produktspezifikationen
| Durchmesser (DC/DCX) | 25 mm | Antriebsgröße (DRVS) | 17 mm |
| Schneidendurchmesser (DC) | 10.7 mm | Drehmoment (TQ) | 2 Nxm |
| Anzahl Schneidkörper (CICT) | 3 | Kühlmitteleigenschaft (CSP) | Coolant Thru |
| Schneidenlänge max. (APMX) | 1.2 mm | Einstellwinkel (KAPR) | 12 Degrees |
| Gesamtlänge (OAL) | 52 mm | Richtung (HAND) | Right Hand |
| Rampenwinkel max. (RMPX) | 5.5 Degrees | Maßsystem | Metric |
| Anwendung | | Bohr / Zirkularfräsen | Formfräsen | Hochvorschub fräsen | Planfräsen | Schrägeintauchen | Seitliches Tauchfräsen | Tauchfräsen und Auskammern | | Schaftausführung | Steel |
| Aufnahmedurchmesser, maschinenseitig (DCONMS) | 21 mm | Connection Code Machine Side (CCMS) | FLEXFIT |
| Bezeichnung Schneidplatte (MIID) | FFQ4 SOMT 090412T | Schneidendurchmesser, max. (DCX) | 25 mm |
| Funktionslänge (LF) | 30 mm | Metrisch/Inch | M |
| Schnittstellen Merkmale | M12 |
Produkteigenschaften

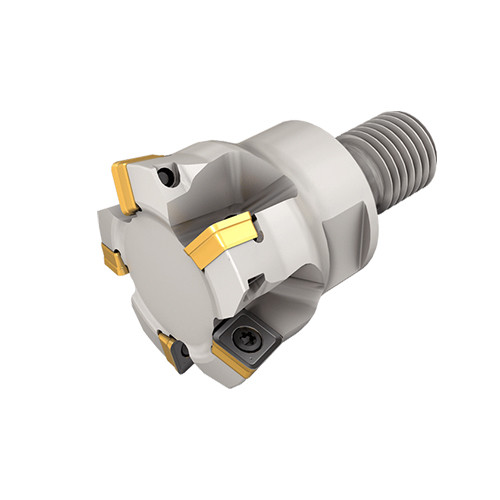

| Produktbeschreibung | Hochvorschub-Schaftfräser mit FLEXFIT-Schnittstelle für einseitige Wendeschneidplatten mit 4 Schneidkanten | Gruppenbezeichnung | FFQ4 D-M-09 |
| Bemerkung | Um eine gerade Oberfläche ohne Restmaterial zu erzeugen, darf die Schnittbreite DC nicht überschritten werden Radius für die Programmierung: für Insert SOMT 2,5 mm, für SOMW 3 mm Bei der Montage von SOMW soll APMX=1,0 mm betragen Für Schlitzfräsen oder Bearbeiten mit hohem Werkzeugüberhang sollte die maximale Schnitttiefe um 50% reduziert werden Für Schnittbedingungen klicken Sie auf Weitere Infos | Hersteller | Iscar |
| COO | Israel |
Versandinfos
Verpackungsgewicht
0.1340
Name
Indexable End Mills
Gruppenbezeichnung
FFQ4 D-M-09
Hersteller
Iscar
Dokumente und Dateien
When mounting items with FLEXFIT threaded adaptation to their holders, the mating surfaces and threaded areas must be thoroughly cleaned. Apply appropriate tightening torque to eliminate a gap between the mating faces. Estimated torque values are specified in the TQ_3 parameter
